多功能電力儀表是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等多功能智能儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業(yè)內部的電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示和遠程RS-485數字接口通訊，采用MODBUS-RTU通訊協議。

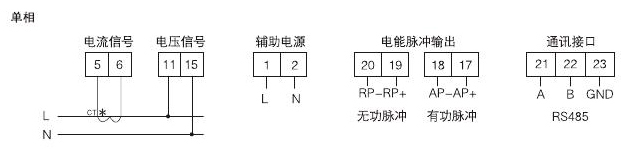

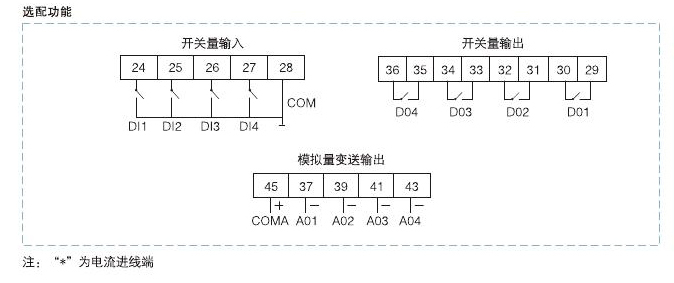

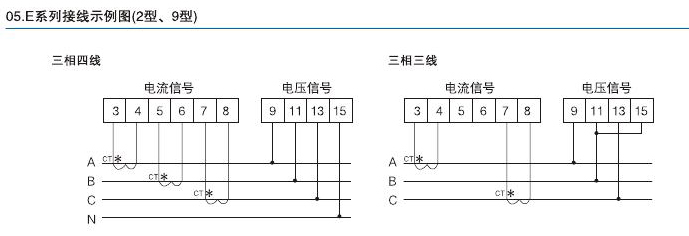

一、安裝與接線

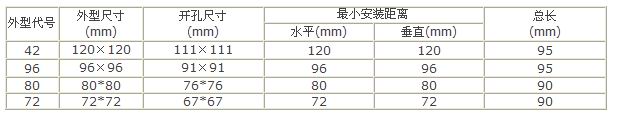

1、儀表尺寸
2、安裝方法
1.在固定配電柜開開孔尺寸大小的孔；
2.取出儀表，松開螺絲，取下固定支架；
3.儀表由前插入安裝孔；
4.插入儀表固定支架，并擰緊螺絲固定儀表。
